2 variantar av diodeoppkobling

[Heimelaga]

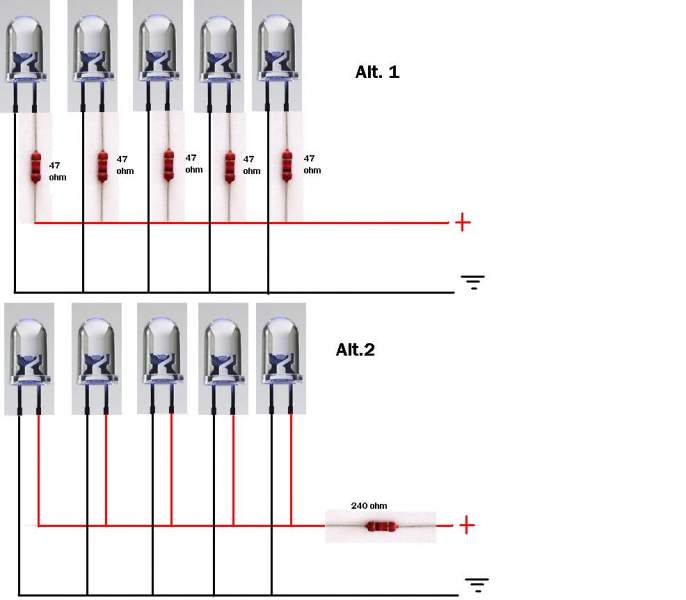

Kan dette gå an?Vil det bli riktigt?Sjå på tegninga mi,enklare å tegna enn forklara i enkelte tilfeller!Planen er altså å bruka ein felles motstand istadenfor 5 stk,ein for kvar diode

[Heimelaga]

Til informasjon så skal eg bruka 4,8 volt,blei kanskje litt misvisande med berre å oppgje verdien på motstandane(som forøvrig ikkje stemmer med fargekodane på dei,kun for illustrasjon).Men 5 motstandar seriekobla blir vel etter mitt skjønn 235 ohm,altså nermaste er 220 eller 240 ohm.

[Retteråsen]

Det der burde funke det tror nå jeg da

Retteråsen

[flodulv]

hei på du.
Jo det skal gå, men her kan du lese mer om dioder og slikt

http://www.play-hookey.com/digital/electronics/dl_gates.html

[Heimelaga]

Så de trur dette skal gå ja?Eg vil tru det eg og,viss ikkje det er nåke eg ikkje har sett her som er ramlande galt

Takk for det Flodulv,det var hakket over min intelligens med 1 og 0 og diverse greier men eg prøver så godt eg kan

[bstuning]

De to løsningene der får relativt forskjellig virkning. Den kretsen som viser 5 stk 47ohms motstander er en parallellkobling. Skal du redusere til 1 stk motstand må du ikke legge verdien sammen, men dele verdien på antallet (så lenge de er like). Hvis du har fått oppgitt at 47ohm er riktig formotstand på den diodetypen du skal bruke, kan du bytte ut 240ohms motstanden i det andre eksempelet ditt med en på 10 ohm.

Regner med at det er 3,5V og 30mA dioder siden du har oppgitt 47ohm?
Med en 240ohms motstand vil de trolig ikke få spenning nok til å lyse i det hele tatt.

[Heimelaga]

Stemmer det at det er 3,5 v og 30mA ja.Eg begynte plutseli å tenka på det med motstandane,eg fekk det liksom ikkje heilt til å stemma.Eg tenkte at viss eg hadde brukt ein på 240 ohm så kunne eg brukt dei eg har og sleppt å bestilla nye,hehe.Jaja,då bestille eg nye då,men då tar eg likagodt ei røys på 47 ohm sånn at eg har viss eg berre skal kobla opp f.eks. ein diode.Det er jo ikkje ein einaste elektrobutikk som har det her,dei veit såvidt kva eg spør om når eg er der.

Takk for svar!

[flodulv]

trenger du 47 ohms motstader, eller er det 47k
Hvis det er 47k, så har jeg nok så du kan få det du trenger

[bstuning]

www.elfa.se er en grei forhandler av duppeditter i alle varianter. Rask levering.

[flodulv]

bstuning: ebay.co.uk er også en fin plass

heimelaga: hvor mange volt skal du ha inn på disse diodene.
5 eller 6 volt ?

Her kan du regne ut hvor mye motstandene skal være på.

http://www.theledlight.com/resistancecalculator.html

[bstuning]

bstuning: ebay.co.uk er også en fin plass

Helt sikkert, har aldri handlet på ebay.

heimelaga: hvor mange volt skal du ha inn på disse diodene.
5 eller 6 volt ?

4,8V var det han oppga lengre opp

Her kan du regne ut hvor mye motstandene skal være på.
http://www.theledlight.com/resistancecalculator.html

Denne regner faktisk feil.

Poenget med motstanden er å regulere spenningen over dioden. Dette reguleres med størrelsen på motstanden, jo større motstand dess lavere spenning over dioden.

Eksempel:
Matespenning 4,8V
LED skal ha 3,5V og har en konstant strøm ved 3,5V på 30mA (de han har her)
Motstand = ?

For å finne rett motstand tar man spenningsdifferansen mellom matespenning og ønsket spenning over LED, og deler på oppgitt strøm på diode.
(Ohms lov, som forøvrig er den eneste loven ingen til dags dato har greit å bryte )

Altså vi snur formelen
U (spenning) = R (motstand) x I (strøm)

Til
R = U / I

R = 1,3V / 0,030A = 43,3ohm

Rundes opp til nærmeste standardverdi -> 47ohm.

Kalkulatoren over ber oss bruke 100ohm.


En kalkulator som regner riktig er blandt mange andre denne, men det må settes inn "." og ikke "," dersom man har tall med desimaler.

[flodulv]

Helt sikkert, har aldri handlet på ebay.


4,8V var det han oppga lengre opp


Denne regner faktisk feil.

Kalkulatoren over ber oss bruke 100ohm.


En kalkulator som regner riktig er blandt mange andre denne, men det må settes inn "." og ikke "," dersom man har tall med desimaler.

får ikke opp en verdi på 100ohm, får 40 ohm, noe som gjør at man bruker 47ohm. (nå brukte jeg 6 volt inn)


Her står også om det han lurte på i 1. post.
hvordan beregne når man har flere dioder på samme motstand.

http://www.theledlight.com/ledcircuits.html

[Heimelaga]

www.elfa.se er en grei forhandler av duppeditter i alle varianter. Rask levering.

Eg prøvde meg på Elfa her eingong,men der gjekk jo alt til helsikke,når eg hadde funne det eg skulle ha (motstandar,diodar,ditt og datt og M2-skruer,var overlykkelig for at dei hadde det),då hadde dei jo plutseli ikkje det når eg skulle gå til kassen,då var dette ein utgått artikkel.

Syns sida deirans var vanskelig å manøvrera på og,viss eg klikka på ei vare då kunne eg ikkje bruka "tilbakeknappen" på nettlesaren,dermed blei det ståande på den vara eg hadde klikka på,og eg måtte begynna heilt på nytt i menyen.Dyr frakt er det også for sånt småtteri som eg skulle ha,159 kr for oppkravspakke,då er det såvidt eg giddar å handla når frakta er dyrare enn varene.Så eg trur eg er ferdig med Elfa.

Eg har alltid brukt den kalkulatoren som bstuning linka til,den er fin.

Ebay har eg hatt et helsikke med(iallefall Paypal),så der handlar eg ikkje uten at eg blir trua på livet.

[flodulv]

Avoid connecting LEDs in parallel!

Connecting several LEDs in parallel with just one resistor shared between them is generally not a good idea. If the LEDs require slightly different voltages only the lowest voltage LED will light and it may be destroyed by the larger current flowing through it. Although identical LEDs can be successfully connected in parallel with one resistor this rarely offers any useful benefit because resistors are very cheap and the current used is the same as connecting the LEDs individually. If LEDs are in parallel each one should have its own resistor.

Connecting LEDs in series

If you wish to have several LEDs on at the same time it may be possible to connect them in series. This prolongs battery life by lighting several LEDs with the same current as just one LED. All the LEDs connected in series pass the same current so it is best if they are all the same type. The power supply must have sufficient voltage to provide about 2V for each LED (4V for blue and white) plus at least another 2V for the resistor. To work out a value for the resistor you must add up all the LED voltages and use this for VL.
Example calculations:
A red, a yellow and a green LED in series need a supply voltage of at least 3 × 2V + 2V = 8V, so a 9V battery would be ideal.
VL = 2V + 2V + 2V = 6V (the three LED voltages added up).
If the supply voltage VS is 9V and the current I must be 15mA = 0.015A,
Resistor R = (VS - VL) / I = (9 - 6) / 0.015 = 3 / 0.015 = 200,
so choose R = 220 (the nearest standard value which is greater).

[Heimelaga]

Og dette kjem du med dagen etter at eg har lodda dei i paralell med ein motstand?Hehe.No får det brista eller bæra,det er berre et bremselys dette skal vera så det blir ikkje mange sekundane med strøm i gangen
