  • Motorregisteret

    Lurer du på hvilken motor som er grommest for din klasse? eller kansje du bare er på utsikt etter en ny drifting motor? Her finner du en oversikt over motorer som er godkjent for diverse klasser, eller bare er blo hissige. Når det kommer en ny motor ut hadde det vært fint om folk delte info om den. gjerne og uoffisielle målinger siden enkelte fabrikanter ikke tørr oppgi f. eks effekten. Det fine da er at vi får en oversikts side der vi enkelt kan gå inn å sammenligne eller bare se etter det vi måtte ønske.
    .
    Vennligst ingen spørsmål i denne tråden, lag ny tråd eller send PM.
    .

    Mal
    bilde.......................................
    Merke:...................
    Modell:.....................(legg til størrelsen på slutten i parentes 540, 550 osv)
    Godkjent hos: f. eks ROAR og IFMAR
    Effekt:....................(Ett minimum) watt evt Kw, effekt inn (må presiseres) RPM/Volt:...........................Kv
    Turns..........................
    Winds...............................
    Vekt:.......................................
    gram
    virkningsgrad:................................%
    effekt/vekt:
    effekt/kv:
    effekt/turns:

    Fabrikk data 2009: Fabrikk data 2009.xlsx
    .
    Sånn ca dimensjonene på de vanligste motorstørrelsene:

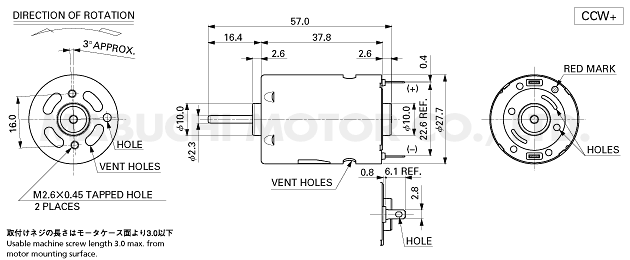

    380
    Click image for larger version

Name:	rs_380sh_1.gif
Views:	1
Size:	15.8 KB
ID:	789107

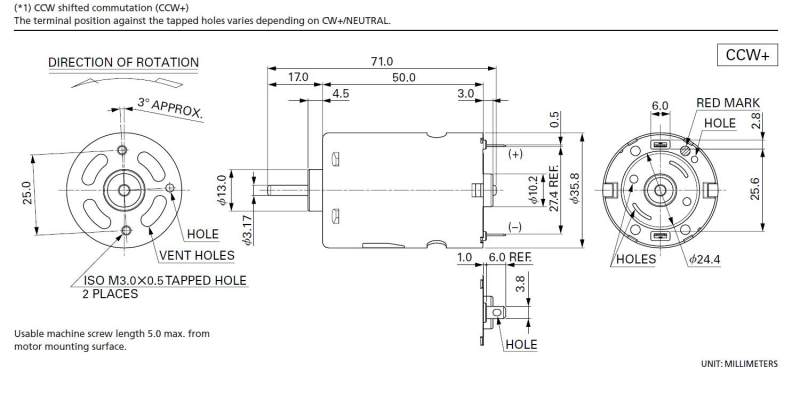

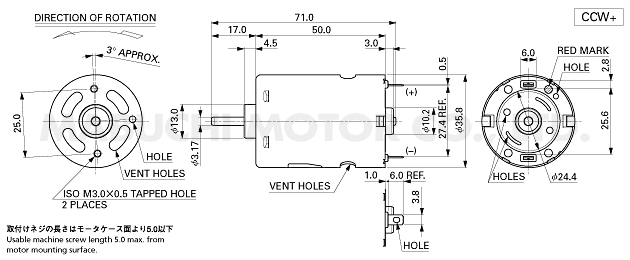

    540
    Click image for larger version

Name:	rs_540sh_1.gif
Views:	1
Size:	17.1 KB
ID:	789105

    3D tegning til Inventor(ipt) 540 Mabuchi 540.zip

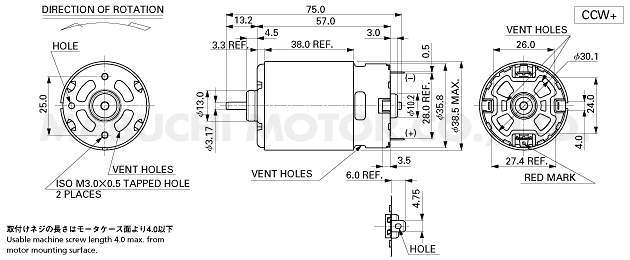

    550

    Click image for larger version

Name:	rs_550pcvc_1.gif
Views:	1
Size:	19.3 KB
ID:	789106

    Sammenligning av Trekant koblete motorer mot stjernekoblete motorer.


    Tilsvarende turns trekantmotor: 1.73 * turns stjernemotor. eks. Stjerne 5.5T * 1.73 = Trekant 9.5T - 10.5T
    Last edited by xilian; 11-07-14, 09:32.
    ᕦ(ò_óˇ)ᕤ

  • #2

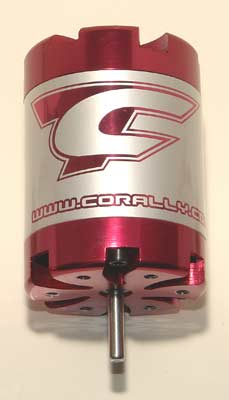

    Corally

    Click image for larger version

Name:	new-BM.jpg
Views:	1
Size:	13.2 KB
ID:	764384

    Merke:Corally
    Modell: Red series - sensored (540)
    Godkjent hos:
    Kobling: stjernekobling
    Effekt (7,2V): 1800W (Burst)
    Effekt (7,2V): 1400W ("konstant")
    RPM/volt: 11 000Kv
    Turns: 3,5turns
    Vekt: 166gram
    Virkningsgrad: 84,1%
    Drifts spenning: 6,0V - 7,4V

    Effekt/vekt: 8,43 Watt pr gram
    Effekt/Kv: 0,127 Watt pr Kv
    Effekt/turns: 400 Watt pr turn

    Kan kjøpes hos: http://www.minicar-racing.no/index.htm

    Oversikt:RED-SERIES-BRUSHLESS_USER-GUIDE_090725.pdf RED Motor data list.xls
    Last edited by MatsNorway; 09-11-13, 18:12.
    ᕦ(ò_óˇ)ᕤ

    Comment


    • #3
      Langt i fra like hissig som den over her, men vill si x12 motoren er ganske sprek..
      Liten oppdatering fra Mats

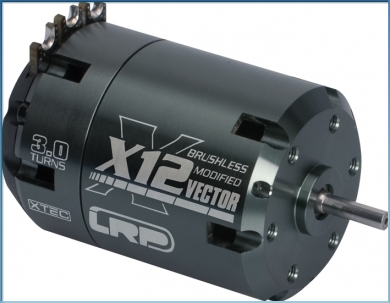

      Merke: LRP
      Modell: vector x12 brushless modified - 3.0t (540)
      godkjent hos: IFMAR/EFRA/ROAR/FEMCA/JMRCA/BRCA/DMC
      Kobling: stjernekobling
      Effekt på aksel: 797 Watt (1hk)
      RPM/volt: 11 600 Kv
      Turns: 3,0 t
      Vekt: 165 gram
      Virkningsgrad: 88 %
      Effekt/vekt: 4,83 Watt pr gram
      Effekt/Kv: 0,068 Watt pr Kv
      Effekt/turns: 265,6 Watt pr turn
      Pris: ca 900KR

      NB: maks 6volt på 3,5t og 3,0t i X-12 serien

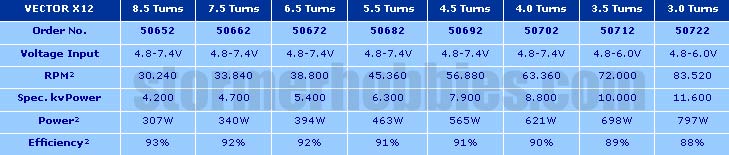

      Attached Files
      Last edited by Simen Gjørstad; 03-08-09, 13:38.
      Båt: 2 stykk 3,5cc SGX riggere, 7,5cc SGX rigger og en 15cc SG rigger!

      Comment


      • #4
        Team Losi

        Click image for larger version

Name:	LOSB9400-450a.jpg
Views:	1
Size:	7.3 KB
ID:	764383

        Merke: Team Losi
        Modell: 1/10 Xcelorin S 3,5T - sensored (540)
        Godkjent for: ROAR
        Kobling: stjernekobling
        Effekt (7,2V): 650 W
        RPM/volt: 9120 Kv
        Turns: 3,5turns
        Vekt: 180gram
        Virkningsgrad: 89 %
        Drifts spenning: 4,8V - 14,8V

        Effekt/vekt: 3,61 Watt pr gram
        Effekt/Kv: 0,0713 Watt pr Kv
        Effekt/turns: 185,7 Watt pr turn

        Selges av: www.smallsize.no

        Oversikt/manual: http://www.losi.com/ProdInfo/Files/1...structions.pdf
        Last edited by MatsNorway; 07-04-11, 19:38.
        ᕦ(ò_óˇ)ᕤ

        Comment


        • #5

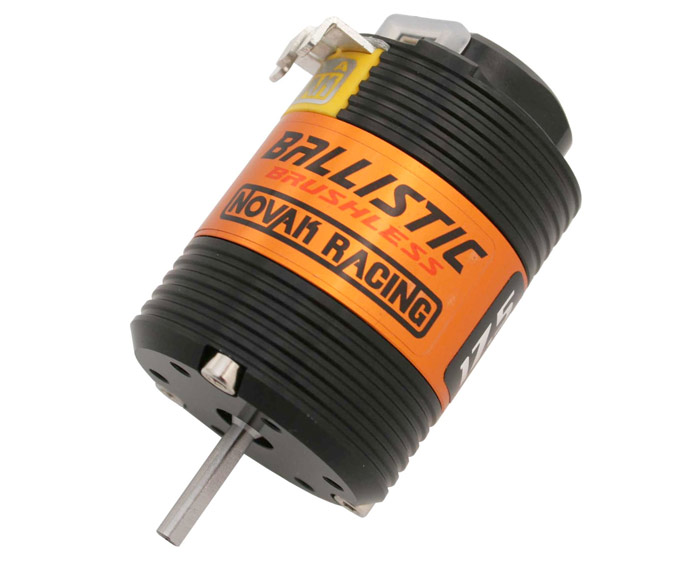

          Team Novak

          Click image for larger version

Name:	Novak-Ballistic-Spec-Brushless-Motors.jpg
Views:	1
Size:	55.6 KB
ID:	764382

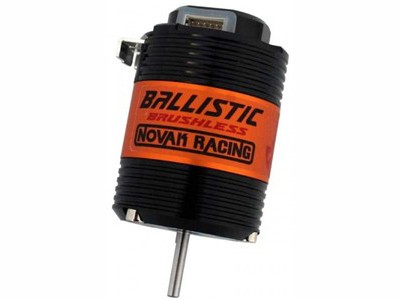

          Merke: Team Novak
          Modell: Ballistic 3,5T - sensored (540)
          Godkjent for: ROAR/IFMAR
          Kobling: stjernekobling
          Effekt (7,2V): 620W*
          RPM/volt: 10 500Kv
          Turns: 3,5turns
          Vekt: 187gram
          Virkningsgrad: Ikke oppgitt
          Drifts spenning: 4,8V - 7,4V

          Effekt/vekt: 3,32 Watt pr gram
          Effekt/Kv: 0,059 Watt pr Kv
          Effekt/turns: 177,1 Watt pr turn

          * Effekt målt over en 6 min periode.

          Oversikt: http://www.teamnovak.com/products/br...spec_chart.htm
          Last edited by MatsNorway; 07-04-11, 19:38.
          ᕦ(ò_óˇ)ᕤ

          Comment


          • #6

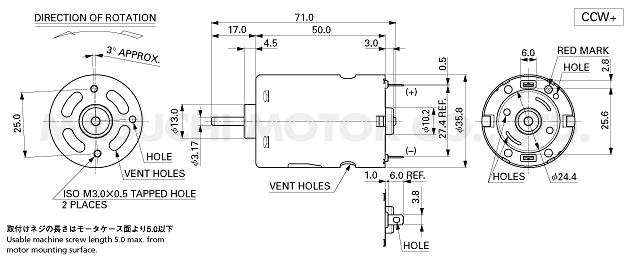

            Mabuchi - RS-540SH - 6527

            Litt info til dere som kjører i klasser med krav om mabuchi RS-540SH
            Click image for larger version

Name:	pro_18_61_s1.gif
Views:	1
Size:	11.6 KB
ID:	764392

            Merke: Mabuchi
            Modell: RS-540SH - 6527
            Effekt (7,2V): 74W - 8770 O/min
            Effekt (6.0V): 52W - 7356 O/min
            Effekt (4,8V): 33W - 6000 O/min

            maks turtall (uten last): 23 400 O/min

            Turns: 27T

            Vekt: 160gram

            Virkningsgrad (7,2V): 68 % - 7,2V - 14500 O/min
            Virkningsgrad (6,0V): 66% - 6,0V - 12000 O/min
            Virkningsgrad (4,8V): 63 % - 4,8V - 9030 O/min

            Volt: 4,8V - 9,6V

            Effekt/vekt: 0,46 Watt pr gram
            Effekt/turns: 2.74 Watt pr turn

            Oppgitte verdier er ved 25 grader celsius

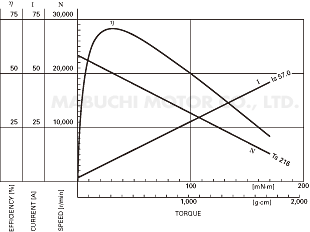

            Click image for larger version

Name:	rs_540sh_3.gif
Views:	1
Size:	6.3 KB
ID:	778170

            Click image for larger version

Name:	Motor standard..jpg
Views:	1
Size:	34.8 KB
ID:	764391

            Click image for larger version

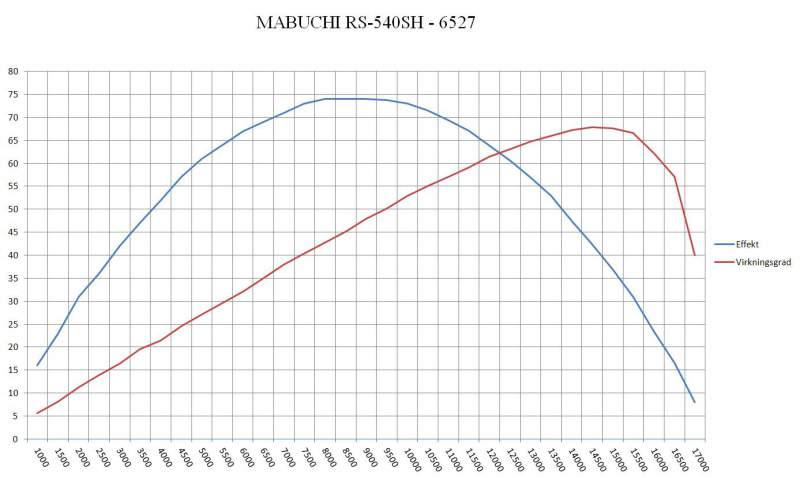

Name:	RS-540SH - 6527.jpg
Views:	1
Size:	45.4 KB
ID:	778186




            Her er en meget bra oversikt der man kan justere spenning og temperatur og få ut effekt, virkningsgrad, ampere, moment og turtall: http://www.mabuchi-motor.co.jp/en_US...019/%28CCW+%29
            Last edited by MatsNorway; 21-08-12, 09:30.
            ᕦ(ò_óˇ)ᕤ

            Comment


            • #7
              Graupner

              Click image for larger version

Name:	97284.jpg
Views:	1
Size:	12.5 KB
ID:	764396

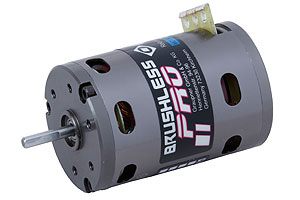

              Merke: Graupner
              Modell:PRO 4T star wound ANTHR - sensored (540)
              Godkjent for: IMFAR, EFRA, DMC
              Kobling: Stjernekobling
              Effekt (7,2V): 630W
              Effekt (6,0V): 415W
              Effekt (4,8V): 270W
              RPM/volt: 8000Kv
              Turns: 4,0T
              Vekt: 165gram
              Virkningsgrad: Ikke oppgitt
              Drifts spenning: 4,8V - 7,4V

              Effekt/vekt: 3,81 Watt pr gram
              Effekt/Kv: 0,078 Watt pr Kv
              Effekt/turns: 157,5 Watt pr turn
              Last edited by MatsNorway; 29-12-09, 18:02.
              ᕦ(ò_óˇ)ᕤ

              Comment


              • #8
                Click image for larger version

Name:	97285.jpg
Views:	1
Size:	10.7 KB
ID:	764395

                Merke: Graupner
                Modell: PRO 5T delta wound SW - sensored (540)
                Godkjent for: IMFAR, EFRA, DMC
                Kobling: trekantkobling
                Effekt (6,0V): 470W
                Effekt (4,8V): 290W
                RPM/volt: 10 700Kv
                Turns: 5,0T
                Vekt: 165gram
                Virkningsgrad: Ikke oppgitt
                Drifts spenning: 4,8V - 6,0V

                Effekt/vekt: 2,85 Watt pr gram
                Effekt/Kv: 0,044 Watt pr Kv
                Effekt/turns: 94 Watt pr turn
                Last edited by MatsNorway; 07-04-11, 19:38.
                ᕦ(ò_óˇ)ᕤ

                Comment


                • #9
                  Superstock 10,5T

                  Click image for larger version

Name:	prv_prd_390x304_50830.jpg
Views:	1
Size:	84.7 KB
ID:	764572

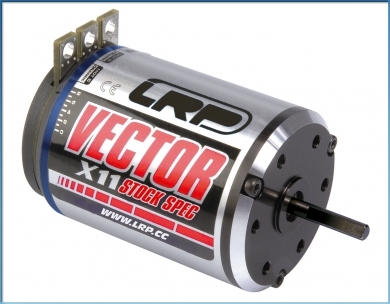

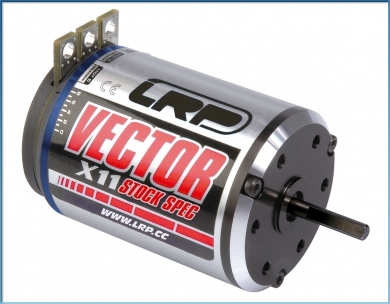

                  Merke: LRP
                  Modell: Vector X11 10,5T - sensored (540)
                  Godkjent for: IFMAR/EFRA/ROAR/BRCA/DMC
                  Kobling: stjernekobling
                  Effekt (7,2V): 255W
                  RPM (7,2V): 27,360 O/min
                  RPM/volt: 3800Kv
                  Turns: 10,5T
                  Vekt: 168gram
                  Virkningsgrad: 92%
                  Drifts spenning: 4,8V - 7,4V

                  Effekt/vekt: 1,51Watt pr gram
                  Effekt/Kv: 0,067 Watt pr Kv
                  Effekt/turns: 24,3 Watt pr turn
                  Last edited by MatsNorway; 18-08-09, 12:55.
                  ᕦ(ò_óˇ)ᕤ

                  Comment


                  • #10
                    Superstock 10,5T

                    Click image for larger version

Name:	VEN-1332-Icon.jpg
Views:	1
Size:	66.2 KB
ID:	764573

                    Merke: Venom
                    Modell: V540 10,5T - sensored (540)
                    Godkjent for: IMFAR
                    Kobling: stjernekobling
                    Effekt (7,2V): 210W
                    Effekt (6,0V): 160W
                    Effekt (4,8V): 120W
                    RPM/volt: 4000Kv
                    Turns: 10,5T
                    Vekt: 156gram
                    Virkningsgrad ved maks effekt: 58,8 %
                    Drifts spenning: 4,8V - 7,4V

                    Effekt/vekt: 1,35 Watt pr gram
                    Effekt/Kv: 0,052 Watt pr Kv
                    Effekt/turns: 20 Watt pr turn
                    Last edited by MatsNorway; 26-08-09, 11:27.
                    ᕦ(ò_óˇ)ᕤ

                    Comment


                    • #11

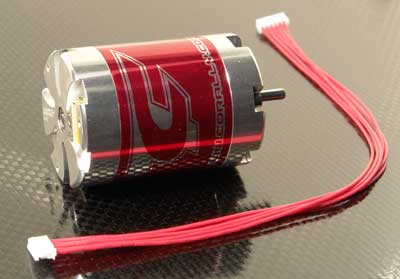

                      "Outlaw" 10,5T

                      Click image for larger version

Name:	397095.jpg
Views:	1
Size:	9.3 KB
ID:	764577

                      Merke:Corally
                      Modell: Red series - sensored (540)
                      Godkjent for: EFRA
                      Kobling: stjernekobling
                      Effekt (7,2V): 550W (burst)
                      Effekt (7,2V): 300W (konstant)
                      RPM/volt: 3650Kv
                      Turns: 10,5T
                      Vekt: 166gram
                      Virkningsgrad: 83,2%
                      Drifts spenning: 6,0V - 7,4V

                      Effekt/vekt: 1,81 Watt pr gram
                      Effekt/Kv: 0,082 Watt pr Kv
                      Effekt/turns: 28,6 Watt pr turn

                      kan kjøpes hos: http://www.minicar-racing.no/index.htm

                      Oversikt:http://forum.radiostyrt.no/vb/attach...5&d=1249549804
                      http://forum.radiostyrt.no/vb/attach...6&d=1249549804
                      Last edited by MatsNorway; 19-10-16, 15:05.
                      ᕦ(ò_óˇ)ᕤ

                      Comment


                      • #12
                        Superstock 10,5T

                        Click image for larger version

Name:	Novak-Ballistic-Spec-Brushless-Motors.jpg
Views:	1
Size:	15.9 KB
ID:	764576

                        Merke: Team Novak
                        Modell: Ballistic 10,5T - sensored (540)
                        Godkjent for: ROAR/IFMAR
                        Kobling: stjernekobling
                        Effekt (7,2V): 235W*
                        RPM/volt: 4200Kv
                        Turns: 10,5Tturns
                        Vekt: 187gram
                        Virkningsgrad: Ikke oppgitt
                        Drifts spenning: 4,8V - 7,4V

                        Effekt/vekt: 1,26 Watt pr gram
                        Effekt/Kv: 0,056 Watt pr Kv
                        Effekt/turns: 22,4 Watt pr turn

                        * Effekt målt over en 6 min periode. (235 ærlige Watt. Ihvertfall mere ærlig en konkurrentene)

                        Oversikt: http://www.teamnovak.com/products/br...spec_chart.htm
                        Last edited by MatsNorway; 01-09-09, 18:48.
                        ᕦ(ò_óˇ)ᕤ

                        Comment


                        • #13
                          Superstock 10,5T



                          Merke: Graupner
                          Modell:PRO STOCK 10.5 T star wound - sensored (540)
                          Godkjent for: IFMAR/EFRA/DMC
                          Kobling: stjernekobling
                          Effekt (7,2V): 320W
                          Effekt (6,0V): 250W
                          Effekt (4,8V): 160W
                          RPM/volt: 3250Kv
                          Turns: 10,5Tturns
                          Vekt: 165gram
                          Virkningsgrad: Ikke oppgitt
                          Drifts spenning: 4,8V - 7,4V

                          Effekt/vekt: 1,93 Watt pr gram
                          Effekt/Kv: 0,097 Watt pr Kv
                          Effekt/turns: 30,5 Watt pr turn
                          ᕦ(ò_óˇ)ᕤ

                          Comment


                          • #14
                            Superstock 10,5T



                            Merke: Team Losi
                            Modell: 1/10 Xcelorin S 10,5T - sensored (540)
                            Godkjent hos: ROAR
                            Kobling: stjernekobling
                            Effekt (7,2V): 225 W
                            RPM/volt: 3080 Kv
                            Turns: 10,5T
                            Vekt: 180gram
                            Virkningsgrad: 92 %
                            Drifts spenning: 4,8V - 14,8V

                            Effekt/vekt: 1,25 Watt pr gram
                            Effekt/Kv: 0,073 Watt pr Kv
                            Effekt/turns: 21,4 Watt pr turn

                            Kilde: http://www.losi.com/ProdInfo/Files/1...structions.pdf
                            Last edited by MatsNorway; 06-04-10, 14:42.
                            ᕦ(ò_óˇ)ᕤ

                            Comment


                            • #15
                              Click image for larger version

Name:	199182d1169945466-castle-creations-mamba-max-6900kv-motor-now-available-product-cms36-6900.jpg
Views:	1
Size:	11.2 KB
ID:	764620

                              Merke: Castle Creations
                              Modell: Mamba max CM36-S7700 - sensorless (540)
                              Godkjent hos: ROAR - Modified
                              Kobling: stjernekobling
                              Effekt (7,2V):2000W* (burst)
                              Effekt (7,2V): 500W* (konstant)
                              RPM/volt: 7700 Kv
                              Turns: 4 T
                              Vekt: 198,2gram
                              Virkningsgrad: ikke oppgitt
                              Drifts spenning: 4,8V - 9,8V

                              Effekt/vekt: 2,53 Watt pr gram
                              Effekt/Kv: 0,065 Watt pr Kv
                              Effekt/turns: 125 Watt pr turn

                              *Effekt oppgitt på både 4600, 5700 og 7700

                              http://www.castlecreations.com/media...max_review.pdf
                              Last edited by MatsNorway; 04-12-11, 13:23.
                              ᕦ(ò_óˇ)ᕤ

                              Comment
