Motorregisteret

[MatsNorway]

10,5T superstock



Merke: Graupner
Modell: GM PRO STOCK 10,5T star wound - sensored (540)
Godkjent hos: IFMAR/EFRA/DMC
Kobling: stjernekobling
Effekt (7,2V): 320W
Effekt (6,0V): 240W
Effekt (4,8V): 160w
RPM/volt: 3250Kv
Turns: 10,5T
Vekt: 165gram
Virkningsgrad:
Drifts spenning: 4,8V - 7,4V

Anbefalt gir utveksling TC: 1/7 - 1/10

Effekt/vekt: 1,94 Watt pr gram
Effekt/Kv: 0,098 Watt pr Kv
Effekt/turns: 30,5 Watt pr turn

[MatsNorway]

Merke: LRP
Modell: vector x12 brushless modified 3.5T - octa-wind (540)
godkjent hos: IFMAR/EFRA/ROAR/FEMCA/JMRCA/BRCA/DMC
Kobling: stjernekobling
Effekt (7,2V)l: 719Watt
Maks turtall 70 560 O/min
RPM/volt: 9800Kv
Turns: 3,5T
Vekt: 165 gram
Virkningsgrad: 89 %
Drifts spenning: 3,7V - 7,4V

Effekt/vekt: 4,36 Watt pr gram
Effekt/Kv: 0,073 Watt pr Kv
Effekt/turns: 205,4 Watt pr turn

[MatsNorway]

Fabrikk data 2009

Inneholder info om alle motorer med oppgitt effekt. Fabrikk dataene er Satt opp etter en lang rekke parametre og i linje diagram for enkel lesning.

Trenger exel 2007 eller nyere for å åpne. office for mac skal og gå å bruke.
Fabrikk data 2009.xlsx

Den ligger og på første post.

[MatsNorway]

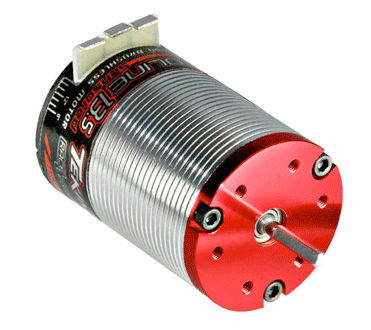

Merke: Team Tekin
Modell: Redline Sensored 2.5 - (540)
Godkjent hos: ROAR, BRCA, EFRA, JMRCA, Tamiya TCS
Kobling: stjernekobling
Effekt (7,2V): 730 Watt
RPM/volt: 11 900Kv
Turns: 2,5T
Vekt: 180 gram
Virkningsgrad:
Drifts spenning: 3,7V - 7,4V

Effekt/vekt: 4,06 Watt pr gram
Effekt/Kv: 0,061 Watt pr Kv
Effekt/turns: 292 Watt pr turn

[MatsNorway]

Merke: Team Tekin
Modell: Redline Sensored 10.5 - (540)
Godkjent hos: ROAR, BRCA, EFRA, JMRCA, Tamiya TCS
Kobling: stjernekobling
Effekt (7,2V): 243 Watt
RPM/volt: 4500 Kv
Turns: 10,5T
Vekt: 180 gram
Virkningsgrad:
Drifts spenning: 3,7V - 7,4V

Effekt/vekt: 1,35 Watt pr gram
Effekt/Kv: 0,054 Watt pr Kv
Effekt/turns: 23.1 Watt pr turn

[MatsNorway]

Merke: Team checkpoint
Modell: Modified 3.5T - sensored (540)
Godkjent hos: ...................
Kobling: stjernekobling
Effekt (7,2V): 651 Watt
RPM/volt: 11 200 Kv
Turns: 3.5T
Vekt: 169 gram
Virkningsgrad:
Drifts spenning: 3,7V - 7,4V

Effekt/vekt: 3.85 Watt pr gram
Effekt/Kv: 0.06 Watt pr Kv
Effekt/turns: 186 Watt pr turn

http://www.bestrc.com/teamcheckpoint/motors/modified.html

[MatsNorway]

Merke: Novak
Modell: Ballistic 550 4.5T - sensored (550)
Godkjent hos: ROAR
Kobling: stjernekobling
Effekt (7,2V): 890 Watt
RPM/volt: 5000 Kv
Turns: 4.5T
Vekt: 286.3 gram
Virkningsgrad:
Drifts spenning:7,4V-11.1V

Effekt/vekt: 3.11 Watt pr gram
Effekt/Kv: 0.18 Watt pr Kv
Effekt/turns: 198 Watt pr turn

http://www.teamnovak.com/products/brushless/ballistic_550/index.html

[MatsNorway]

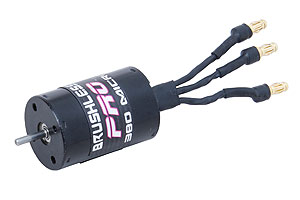

Merke: Graupner
Modell: Pro 380 Micro - sensorless (380)
Kobling: stjernekobling
Effekt (7,2V): 200 Watt
RPM/volt: 7300 Kv
Turns: 11T
Vekt: 68 gram
Drifts spenning: 4.8 - 7.4 Volt

NB: 2,3mm aksel

Effekt/vekt: 2.94 Watt pr gram
Effekt/Kv: 0.03 Watt pr Kv
Effekt/turns: 18.2 Watt pr turn

https://shop.graupner.de/webuerp/servlet/AI?ARTN=97100&SessionCheck=4711&language=de

[MatsNorway]

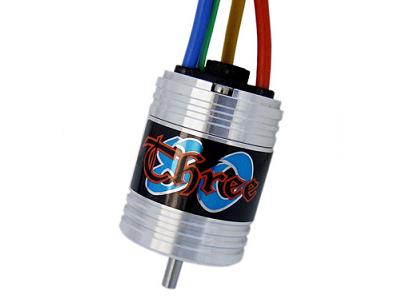

Merke: Novak
Modell: THREE-80 - sensored (380)
Kobling: stjernekobling
Effekt (7,2V): 210 Watt
RPM/volt: 9000 Kv
Turns: 8.5 T
Vekt: 72 gram
Drifts spenning: 7.4 - 11,1 Volt

Effekt/vekt: 2.92 Watt pr gram
Effekt/Kv: 0.02 Watt pr Kv
Effekt/turns: 24.7 Watt pr turn

http://www.teamnovak.com/products/brushless/mongoose_micro/index.html

[MatsNorway]

CAD fil av Mabuchi 540

Har lagdt inn en Inventor fil med samme yttermål som Mabuchi 540.
Så kan man bruke den til å sjekke om det er klaring dersom noen tegner deler på Programmer som Inventor og solidworks.

Mabuchi 540.zip

[MatsNorway]

Merke: Venom
Modell: V540 3,5T - sensored (540)
Godkjent for: IMFAR
Kobling: stjernekobling
Effekt (7,2V): 550W
Effekt (6,0V): 400W
Effekt (4,8V): 305W
RPM/volt: 10 500Kv
Turns: 3,5T
Vekt: 156gram*
Virkningsgrad ved maks effekt: 58,8 %
Drifts spenning: 4,8V - 6,0V

Effekt/vekt: 3,53 Watt pr gram
Effekt/Kv: 0,052 Watt pr Kv
Effekt/turns: 157 Watt pr turn

Kilde:http://www.venom-group.com/mmVENOMGR...structions.pdf


*Vekten oppgitt i spesifikasjonen fra Venom stemmer ikke, oppgitt vekt er 156gram.

Målte verdier var:
3.5T: 167.4gram
4.5T: 164.2gram
5.5T: 167.1gram

[MatsNorway]

For å sammenligne turns på Stjerne/trekant motorer bruker GM en faktor på 1.73 for å få hva en stjernemotor tilsvarer i trekant kobling.

[MatsNorway]

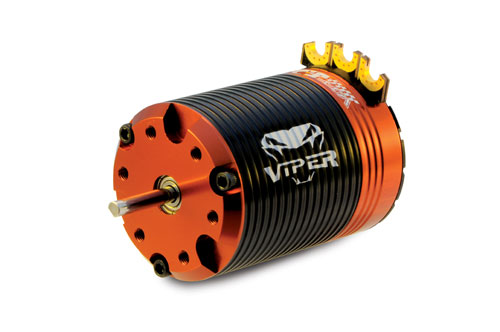

Merke: Viper
Modell: VST 2,5T - sensored (540)
Godkjent for: ROAR
Kobling: stjernekobling
Effekt (7,2V): 713W
RPM/volt: 12 600Kv
Turns: 2,5T
Vekt: 180gram

Drifts spenning: 4,8V - 7.4V

Effekt/vekt: 3.96 Watt pr gram
Effekt/Kv: 0,056 Watt pr Kv
Effekt/turns: 285.2 Watt pr turn

[MatsNorway]

Merke: Viper
Modell: VST 10,5T - sensored (540)
Godkjent for: ROAR
Kobling: stjernekobling
Effekt (7,2V): 255W
RPM/volt: 3100Kv
Turns: 10,5T
Vekt: 180gram

Drifts spenning: 4,8V - 7.4V

Effekt/vekt: 1,42 Watt pr gram
Effekt/Kv: 0,082 Watt pr Kv
Effekt/turns: 24.3 Watt pr turn

[MatsNorway]

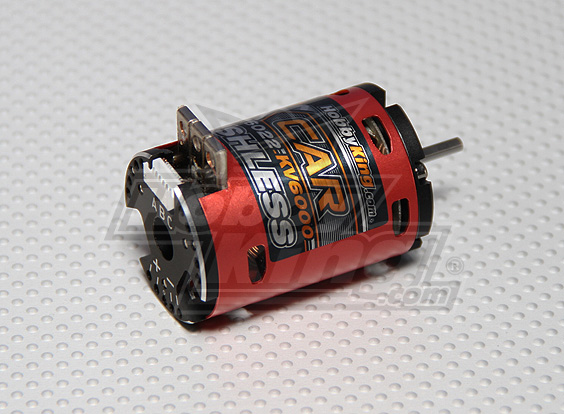

Merke: Hobbywing
Modell: X-car 5.5T - sensored (540)
Godkjent for:
Kobling: stjernekobling
Effekt (7,2V): 500Watt
RPM/volt: 6000Kv
Turns: 5.5T
Vekt: 160gram

Drifts spenning: 4,8V - 7.4V

Effekt/vekt: 3.125 Watt pr gram
Effekt/Kv: 0,083 Watt pr Kv
Effekt/turns: 90.9 Watt pr turn
